CIARE KFH 04.1

Kit per la realizzazione del crossover come da progetto H04.1 con HW162 HW251 e HT264

KIT PER 01 DIFFUSORE

Componenti del kit crossover Ciare KFH04.1 :

2x YCS001 basette crossover

2x YCI1000 induttanze mH 10,00

2x YCI0082 induttanze mH 0,82

YCC 1500 condensatore elettrolitico non polar. 100V 150 uF

YCR 1000 resistenza in ceramica a filo 10 Ohm 10 W

YCR 0820 resistenza in ceramica a filo 8,2 Ohm 10 W

YCP 0150 condensatore poliestere 15,0 uF 250V

YCP 0068 condensatore poliestere 6,8 uF 250V

YCP 0056 condensatore poliestere 5,6 uF 250V

2x YCP0470 condensatori poliestere 47 uF 250V

Il Ciare KFH04.1 è un kit filtro crossover a 3 vie progettato per sistemi di altoparlanti di alta qualità.

Caratteristiche Principali:

• Tipo: Kit filtro crossover passivo
• Numero di vie: 3
• Impedenza nominale: 8 Ohm
• Potenza massima: 200 Watt
• Frequenze di crossover: 0,15 kHz / 2,5 kHz
• Attenuazione: 12 dB/ottava

Componenti del kit:

• Basette per crossover
• Induttanze
• Condensatori elettrolitici
• Resistenze in ceramica
• Condensatori in poliestere

Progettazione e utilizzo:

• Il kit KFH04.1 è specificamente progettato per il progetto di altoparlanti Ciare H04.1, che include un woofer HW162, un woofer HW251 e un tweeter HT264.
• Il crossover divide il segnale audio in tre bande di frequenza, inviando ciascuna banda all'altoparlante appropriato (woofer, midrange e tweeter).
• Questo design assicura una riproduzione sonora equilibrata e precisa.

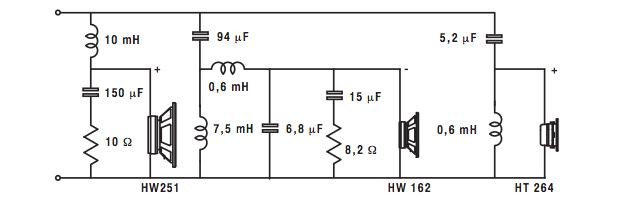

Schema elettrico:
